GROSS MEHRWELLENZERKLEINERER

Vierwellenzerkleinerer GZ 30 - 50

Lange und sperrige Holzabfälle problemlos zerkleinern

Mit den Vierwellenzerkleinerern der Baureihe GZ können sehr lange und sperrige Holzabfälle wie z. B. Althölzer, lange Bretter, Paletten und Verpackungen, sowie Kartonagen aller Art ideal zerkleinert und aufbereitet werden.
Die Vierwellenzerkleinerer kommen hauptsächlich im holzverarbeitenden Gewerbe zum Einsatz.

Details:

Schneid- und Räumscheiben

Antriebsmotoren

Sieb mit Nachbrecherleisten

Messerwellen (Schema)

Schneidwerk (Schema)

Funktionsbeschreibung

Die Materialaufgabe erfolgt über den Trichter der Vierwellen-zerkleinerer auf das Schneidwerk. Das Material wird kraftvoll von den Reißzähnen der Schneidscheiben erfasst und zer-kleinert. Die Räumscheiben drücken das zerkleinerte Material durch den zwischen den Hauptschneiden befindlichen Schnitt-spalt. Anschließend wird das Material durch das unterhalb des Schneidwerkes angeordnete Sieb ausgetragen.
Die Durchsatzleistungen liegen je nach Zusammensetzung des zu zerkleinernden Materials und eingesetztem Siebloch-durchmesser zwischen 300 bis 2.000 kg/h. Durch die extrem niedrige Drehzahl der Wellen von ca. 25 UpM liegt die Schall-belastung bei nur ca. 76 dB(A).
Die Maschinen sind mit einem automatischen Überlastschutz und einer Reversierschaltung ausgestattet.

Anwendungsbeispiele

GZ mit Absaugung

GZ befüllt mit unterschiedlichen Materialien

Siebe mit unterschiedlichen Lochdurchmessern

Abfälle aus der Möbelherstellung

Hartholzreste

Mischabfälle

Vorzerkleinerte Paletten

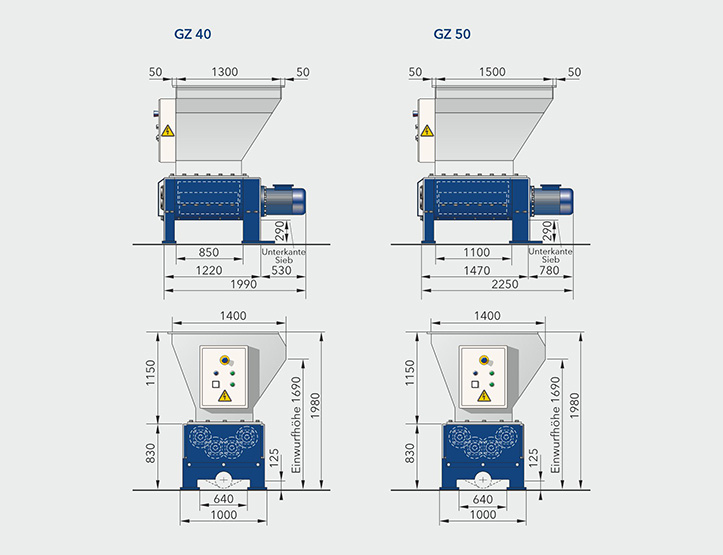

Technische Daten:

	GZ 30	GZ 30 S	GZ 40	GZ 50
Trichteröffnung (mm):	1.000 x 1.250	1.000 x 1.400	1.300 x 1.400	1.500 x 1.400
Schneidwerk:
Breite x Länge (mm):	462 x 562	462 x 700	760 x 700	990 x 700
Scheiben-Ø (mm):	235	280	280	280
Motorleistung (kW):	2x5,5; 2x7,5; 2x11	2x11; 2x15; 2x18,5	2x11; 2x15; 2x18,5	2x11; 2x15; 2x18,5
Durchsatzleistung:	je nach Materialzusammensetzung und Sieblochdurchmesser
Siebloch-Ø 20 mm (kg/h):	300 - 500	500 - 800	600 - 1.200	800 - 1.500
Siebloch-Ø 40 mm (kg/h):	500 - 800	600 - 1.000	800 - 1.500	1.000 - 2.000
Absaugstutzen-Ø (mm):	200 mm	200 mm	200 mm	200 mm
Gewicht (ca. kg):	1.300	2.150	2.500	3.000
